Wybór odpowiedniego materiału do danego zastosowania

Optymalny materiał dla frezów do wpustów o pełnym promieniu zależy od takich czynników jak

• Materiał obrabianego przedmiotu: Twardość i ścieralność obrabianego materiału.
• Parametry obróbki: Prędkości skrawania i posuwy wpływają na zużycie narzędzia.
• Wielkość produkcji: Wpływa na żywotność narzędzia i opłacalność.
• Pożądane wykończenie powierzchni: Twardsze materiały skrawające mogą zapewnić dokładniejsze wykończenie rowka wpustowego.

Powszechnie stosowane materiały

Stale szybkotnące (HSS):

• Typy: M2, M7, T15 są powszechnie stosowane w produkcji frezów do rowków wpustowych.
• Korzyści: Dobra wytrzymałość, odporność na zużycie i przystępna cena. Idealne do uniwersalnej obróbki różnych materiałów.
• Ograniczenia: Mniej odpowiednie do bardzo twardych lub ściernych materiałów, gdzie trwałość narzędzia może być ograniczona.

Kobaltowe stale szybkotnące:

• Przykłady: Obejmują gatunki takie jak M35 i M42, zawierające dodatki kobaltu.
• Korzyści: Lepsza odporność na ciepło i twardość w porównaniu do standardowej stali szybkotnącej HSS. Lepiej nadaje się do obróbki twardszych materiałów przy wyższych prędkościach.
• Ograniczenia: Wyższy koszt niż w przypadku zwykłej stali HSS.

Węglik wolframu:

Gatunki: Różne gatunki węglika o różnych właściwościach. Frezy do nasadek na klucze często wykorzystują twardsze, mniej kruche gatunki zapewniające odporność na wstrząsy.

Korzyści: Wyjątkowa twardość, odporność na zużycie i działanie wysokich temperatur. Idealne do cięcia bardzo twardych materiałów i wymagających zastosowań.

Ograniczenia: Wyższy koszt i mogą być bardziej kruche niż HSS, co wymaga ostrożnego obchodzenia się z nimi.

• Sproszkowany metal (PM):


• Rodzaje: PM-HSS i PM-T15 oferują przewagę nad tradycyjnie produkowanymi stalami narzędziowymi.
• Korzyści: Drobniejsza struktura ziarna zapewniająca większą wytrzymałość, odporność na zużycie i szlifowalność.
• Ograniczenia: Relatywnie wyższy koszt w porównaniu do konwencjonalnej stali HSS.

Baucor: Specjalista od materiałów i rozwiązań skrawających

Doświadczenie Baucor rozciąga się na pomoc w wyborze idealnego materiału do frezów nasadowych o pełnym promieniu. Bierzemy pod uwagę wszystkie czynniki wpływające na operacje obróbki skrawaniem.

Zalety powłok:

Powłoki zapewniają szereg korzyści dla frezów z pełnym promieniem:

• Zmniejszone tarcie i ciepło: Minimalizacja nagrzewania i wydłużenie żywotności narzędzia.
• Zwiększona odporność na zużycie: Tworzenie twardej, ochronnej warstwy na frezie.
• Lepsze odprowadzanie wiórów: Niektóre powłoki zmniejszają przyczepność wiórów, zapobiegając zatykaniu się narzędzia.
• Zoptymalizowana wydajność w określonych materiałach: Dostosowanie powłok do materiałów takich jak aluminium lub stopy o wysokiej wytrzymałości.

Typowe opcje powłok

• TiN (azotek tytanu): Wszechstronna powłoka w złotym kolorze oferująca dobrą twardość i ogólną odporność na zużycie.
• TiCN (węgloazotek tytanu): Twardsza i gładsza alternatywa dla TiN, poprawiająca odporność na zużycie i spływ wiórów.
• TiAlN (azotek tytanowo-glinowy): Doskonały do wymagających zastosowań ze względu na wysoką stabilność termiczną. Dobrze nadaje się do wyższych prędkości skrawania i twardszych materiałów.
• AlTiN (azotek glinowo-tytanowy): Podobny do TiAlN z jeszcze większą twardością i odpornością na utlenianie, idealny do obróbki bardzo twardych materiałów.
• CrN (azotek chromu): Oferuje dobrą odporność na zużycie i smarowność, szczególnie przydatne w zastosowaniach, w których liczy się przyczepność.
• Powłoki wielowarstwowe: Łączenie różnych powłok w warstwy może dodatkowo dostosować charakterystykę działania do konkretnych potrzeb.

Wiedza specjalistyczna Baucor w zakresie powłok

Zespół Baucor może doradzić najlepsze rozwiązanie w zakresie powłok dla frezów nasadowych o pełnym promieniu w oparciu o:

• Materiał obrabianego przedmiotu: Obrabiane materiały odgrywają główną rolę w doborze powłoki.
• Ustawienia obróbki: Warunki obróbki na sucho lub mokro mogą mieć wpływ na idealną powłokę.
• Pożądane ulepszenia: Niezależnie od tego, czy priorytetem jest trwałość narzędzia, wykończenie powierzchni czy prędkość skrawania.

Zastosowania frezów z pełnym promieniem w przemyśle

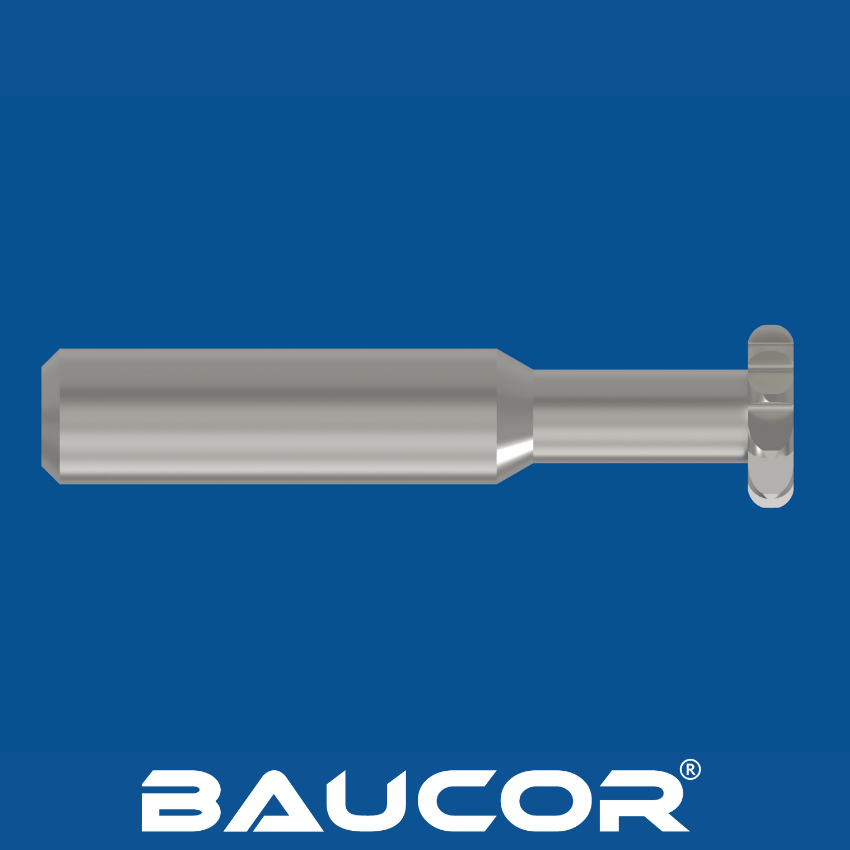

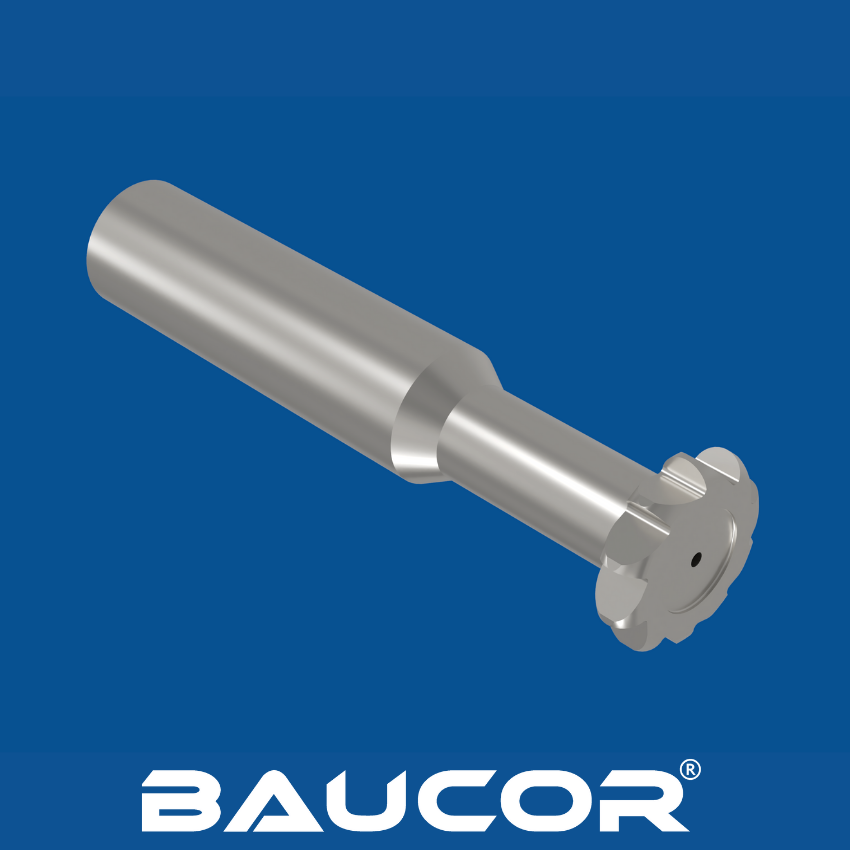

Frezy trzpieniowe o pełnym promieniu, znane również jako frezy trzpieniowe Woodruffa, znajdują istotne zastosowanie w różnych procesach produkcyjnych i obróbczych, w których wymagane jest bezpieczne blokowanie komponentów i płynne przenoszenie momentu obrotowego.

Kluczowe obszary zastosowań

• Obróbka półokrągłych rowków i wpustów: Podstawową funkcją tych frezów jest tworzenie zaokrąglonych rowków wpustowych w wałach, otworach, kołach zębatych, piastach i innych elementach obrotowych.
• Montaż komponentów: Rowki wpustowe o pełnym promieniu działają w połączeniu z wpustami Woodruffa w celu zabezpieczenia i dokładnego pozycjonowania części na wałach.
• Obróbka produkcyjna: Frezy te są szeroko stosowane w produkcji części maszyn, narzędzi i różnych komponentów przemysłowych.
• Naprawa i konserwacja: Frezy z pełnym promieniem są wykorzystywane do renowacji maszyn, w których rowki wpustowe mogą być uszkodzone lub wymagać wymiany.

Branże, w których frezy z pełnym promieniem są powszechnie stosowane

• Motoryzacja: Tworzenie rowków wpustowych na wałach, kołach zębatych i innych obrotowych elementach układu napędowego.
• Przemysł lotniczy i kosmiczny: Obróbka elementów konstrukcyjnych, komponentów silnika i zespołów wymagających precyzyjnych rowków wpustowych i bezpiecznych połączeń.
• Produkcja maszyn: Szeroko stosowane do tworzenia rowków wpustowych w wałach, sprzęgłach, kołach zębatych i różnych elementach maszyn.

Produkcja ogólna: Różnorodne zastosowania w różnych branżach, w których elementy obrotowe muszą być bezpiecznie zamocowane.

Frezy do gniazd kluczy o pełnym promieniu (frezy do kluczy Woodruffa) są niezbędne w branżach, w których najważniejsza jest precyzja, bezpieczne łączenie komponentów i wydajna obróbka. Oto kompleksowe spojrzenie:

Przemysł motoryzacyjny:

• Przekładnie i wały napędowe
• Koła zębate, osie i różne elementy układu napędowego
• Komponenty silnika wymagające bezpiecznego montażu kół pasowych i zębatych.

Przemysł lotniczy:

• Elementy konstrukcyjne
• Części turbin i silników
• Zespoły podwozia i inne części, w przypadku których kluczowe znaczenie mają bezpieczne połączenia i zminimalizowane koncentracje naprężeń.

Ciężkie maszyny i urządzenia:

• Duże wały, osie i przekładnie stosowane w sprzęcie do robót ziemnych, budowlanych i górniczych.
• Cylindry hydrauliczne, pompy i zawory w złożonych układach hydraulicznych.

Wytwarzanie energii:

• Wały turbin i sprzęgła w elektrowniach zasilanych paliwami kopalnymi i odnawialnymi.
• Bezpieczny montaż komponentów generatorów i części obrotowych.

Ropa i gaz:

Wiertnice i narzędzia wiertnicze

Zawory, pompy i krytyczne elementy infrastruktury rafineryjnej i dystrybucyjnej.

• Produkcja ogólna: Szeroki zakres zastosowań wszędzie tam, gdzie elementy obrotowe lub przesuwne muszą być bezpiecznie zamocowane na wałach lub w otworach. Przykłady obejmują
• Przekładnie przemysłowe
• Sprzęt do przetwarzania żywności
• Maszyny pakujące
• Komponenty obrabiarek

Dlaczego preferowane są frezy do rowków wpustowych o pełnym promieniu?

• Zmniejszone koncentracje naprężeń: Zaokrąglony profil minimalizuje powstawanie naprężeń w porównaniu z rowkami wpustowymi o kwadratowym dnie, zwiększając trwałość komponentów.
• Zgodność ze standardowymi kluczami: Rowki wpustowe o pełnym promieniu współpracują z łatwo dostępnymi kluczami Woodruffa.
• Wydajność obróbki: Często mogą być obrabiane w mniejszej liczbie przejść niż wpusty o kwadratowym dnie.

Baucor: Twój partner w precyzyjnej obróbce

Doświadczenie Baucor rozciąga się na dostarczanie rozwiązań w zakresie frezów o pełnym promieniu dostosowanych do wymagających potrzeb różnych gałęzi przemysłu. Oferujemy:

• Ekspertyzę materiałową: Frezy zoptymalizowane pod kątem różnych materiałów obrabianych przedmiotów, od stali po stopy o wysokiej wytrzymałości.
• Personalizacja: Indywidualne rozwiązania dla wyjątkowych wymagań i specjalistycznych zastosowań.
• Znajomość branży: Pomoc w wyborze odpowiedniego frezu w celu usprawnienia procesów produkcyjnych.

Popularne typy maszyn

Frezy z pełnym promieniem mogą być używane na różnych typach maszyn, oferując elastyczność w różnych środowiskach produkcyjnych:

• Frezarki:

• Frezarki poziome: Idealne do wycinania rowków pod klucz z boku obrabianego przedmiotu.
• Frezarki pionowe: Mogą być używane zarówno do poziomego, jak i pionowego wycinania wpustów.
• Centra frezarskie CNC: Oferują automatyzację, precyzję i możliwość obsługi złożonych zadań obróbki rowków wpustowych.
• Przeciągarki: Specjalistyczne maszyny zaprojektowane specjalnie do wycinania rowków wpustowych, zarówno wewnętrznych, jak i zewnętrznych. Przeciąganie może być bardzo wydajne w odpowiednich zastosowaniach.


• Shapers (rzadziej spotykane): Maszyny starszego typu czasami używane do wycinania rowków wpustowych, ale stają się coraz mniej popularne ze względu na zalety innych metod.



Czynniki wpływające na wybór maszyny

Idealna maszyna do wycinania wpustów o pełnym promieniu zależy od takich czynników jak

• Rozmiar i geometria przedmiotu obrabianego: Rozmiar i kształt obrabianego przedmiotu dyktuje odpowiedni rozmiar i możliwości maszyny.
• Wielkość produkcji: Produkcja wielkoseryjna często preferuje obróbkę CNC lub przeciąganie ze względu na szybkość i wydajność.
• Wymagania dotyczące precyzji: W przypadku bardzo wąskich tolerancji, centra obróbcze CNC często się sprawdzają.
• Budżet i istniejący sprzęt: Koszt sprzętu i istniejące zasoby maszyn będą miały wpływ na wybór.

Baucor: Frezy trzpieniowe do obróbki skrawaniem

Nasz zespół może pomóc w dopasowaniu odpowiednich frezów z pełnym promieniem do konkretnych maszyn i zastosowań. Bierzemy pod uwagę:

• Rozmiar i stożek trzpienia frezu: Zapewnienie odpowiedniego dopasowania i sztywności w uchwycie narzędziowym maszyny.
• Moc maszyny i prędkość wrzeciona: Dopasowanie możliwości frezu do charakterystyki pracy maszyny.

Jako wiodący na świecie specjalista w dziedzinie frezowania gniazd pod klucz, Baucor rozumie, że osiągnięcie optymalnych wyników wymaga czegoś więcej niż tylko wysokiej jakości narzędzia. Oferujemy kompleksowe wsparcie projektowe i inżynieryjne, w tym

• Dogłębną analizę potrzeb: Nasi inżynierowie współpracują z klientem w celu zrozumienia konkretnych wyzwań związanych z obróbką, materiałów obrabianych przedmiotów i pożądanych rezultatów.
• Konsultacje dotyczące materiałów i powłok: Pomagamy w wyborze idealnego materiału frezu (HSS, węglik itp.) i powłoki dla danego zastosowania i celów wydajnościowych.
• Optymalizacja rozmiaru i geometrii: Baucor pomaga określić prawidłową średnicę frezu, wymiary rowka wpustowego i profil frezu, aby zapewnić prawidłowe dopasowanie, rozkład naprężeń i zapobiec pękaniu.
• Zalecenia dotyczące parametrów obróbki: Zapewniamy doradztwo w zakresie prędkości skrawania, posuwów i głębokości skrawania dostosowanych do konkretnej konfiguracji i wyboru frezu.
• Współpraca w zakresie uchwytów i mocowań: Baucor może współpracować z klientem w celu zaprojektowania niestandardowych uchwytów lub zasugerować, jak zoptymalizować uchwyty robocze w celu wydajnej i dokładnej obróbki gniazda klucza.
• Rozwiązywanie problemów i ciągłe doskonalenie: Nasi inżynierowie analizują istniejące metody, aby zidentyfikować wąskie gardła, zasugerować ulepszenia narzędzi lub rozwiązać problemy, takie jak zadziory lub nadmierne zużycie narzędzi.
• Projektowanie frezów na zamówienie: W przypadku wysoce wyspecjalizowanych wymagań, inżynierowie Baucor mogą zaprojektować i wyprodukować całkowicie niestandardowe frezy o pełnym promieniu, aby sprostać wyjątkowym wyzwaniom.

Baucor: Twój partner w zoptymalizowanych rozwiązaniach dla gniazd kluczy

Współpracując z Baucor, zyskujesz dostęp do:

• Dziesiątki lat doświadczenia w obróbce skrawaniem: Nasza dogłębna wiedza na temat narzędzi skrawających i ich zastosowań przekłada się na praktyczne rozwiązania.
• Podejście oparte na zastosowaniach: Koncentrujemy się na wynikach, których potrzebujesz, czy to dłuższej żywotności narzędzia, szybszej produkcji czy lepszej jakości komponentów.
• Wspólne projektowanie: Baucor ściśle współpracuje z klientem w celu opracowania idealnych rozwiązań obróbki gniazda klucza o pełnym promieniu.

Kluczowe elementy konstrukcyjne i rozważania

• Średnica frezu: Musi odpowiadać żądanej szerokości rowka i średnicy wału/otworu.
• Promień: Określa półokrągły profil rowka i powinien być zgodny ze standardowymi rozmiarami wpustów Woodruffa.
• Liczba zębów: Wpływa na obciążenie wiórami i płynność skrawania. Większa liczba zębów jest generalnie lepsza w przypadku twardszych materiałów.
• Geometria zębów:
• Kąty ścinania: Często stosowane są neutralne lub lekko dodatnie kąty natarcia, zoptymalizowane pod kątem obrabianych materiałów.
• Kąty odciążenia: Zapewniają prześwit i zapobiegają tarciu.
• Fazowanie i promienie narożników: Mogą pomóc zmniejszyć koncentrację naprężeń i poprawić trwałość narzędzia.
• Konstrukcja trzpienia: Zapewnia odpowiednie dopasowanie i sztywność w uchwycie obrabiarki. Typowe typy to trzpienie proste i Weldona.
• Rowki wiórowe: Zaprojektowane z myślą o skutecznym odprowadzaniu wiórów. Kąt pochylenia linii śrubowej i liczba rowków są kluczowymi czynnikami.

Czynniki konstrukcyjne zależne od zastosowania

• Materiał przedmiotu obrabianego: Twardsze materiały wymagają bardziej wytrzymałej geometrii zębów, twardszych materiałów frezów i potencjalnie różnych powłok.
• Wymiary rowka wpustowego: Głębokość i szerokość rowka decydują o wymaganym rozmiarze frezu i parametrach skrawania.
• Wymagania dotyczące tolerancji: Wąskie tolerancje wymagają zwrócenia szczególnej uwagi na geometrię frezu, sztywność maszyny i parametry obróbki.
• Wielkość produkcji: Wpływa na wybór materiału i powłoki w celu optymalizacji żywotności narzędzia i opłacalności w ramach określonej konfiguracji produkcyjnej.

Baucor: Zasoby projektowe do obróbki gniazd pod klucz

Inżynierowie Baucor wykorzystują swoją wiedzę projektową do tworzenia frezów o pełnym promieniu, zoptymalizowanych pod kątem konkretnych zastosowań. Bierzemy pod uwagę:

• Dogłębne konsultacje: Zrozumienie specyficznych potrzeb i wyzwań związanych z obróbką.
• FEA (analiza elementów skończonych): Może być wykorzystana do symulacji naprężeń frezu i optymalizacji projektu dla wymagających zastosowań.
• Wybór materiału i powłoki: Dopasowanie frezu do przedmiotu obrabianego i środowiska obróbki.
