• Frezowanie: Specjalistyczne frezarki wycinają charakterystyczne rowki. Gwintowniki rurowe mogą wykorzystywać proste rowki dla krótkich wiórów w popularnych materiałach lub spiralne rowki dla lepszego wyrzucania wiórów, gdy mamy do czynienia z twardszymi materiałami lub głębszymi otworami.

Tworzenie gwintów:

• Specjalistyczne szlifowanie gwintów: Precyzyjne szlifierki odgrywają najbardziej krytyczną rolę. Maszyny te wykorzystują ściernice o profilu odzwierciedlającym pożądany standard gwintu (np. NPT lub NPTF), z uwzględnieniem niezbędnego stożka.
• Precyzja i kontrola: Technologia CNC (Computer Numerical Control) zapewnia dokładność i powtarzalność procesu gwintowania. Producenci starannie kontrolują prędkości ściernic, ruchy maszyny, a nawet przepływ chłodziwa, aby utrzymać optymalne warunki cięcia.

Obróbka cieplna

• Optymalizacja właściwości materiału: Taśma przechodzi kolejny cykl obróbki cieplnej. Ten ostatni etap precyzyjnie dostraja twardość, wytrzymałość i odporność na zużycie, zapewniając, że wytrzyma siły związane z cięciem gwintów w materiałach rurowych.

Obróbka powierzchni (opcjonalnie):

• Azotek tytanu (TiN): Klasyczna powłoka w kolorze złota zmniejsza tarcie i zużycie.
• Zaawansowane powłoki: Opcje takie jak azotek tytanowo-glinowy (TiAlN) do zastosowań wysokotemperaturowych lub azotek chromu (CrN) zapewniający odporność na korozję mogą być wybierane strategicznie.

Kontrola jakości: Rygorystyczne kontrole zapewniają wysoką jakość:

• Dokładność wymiarowa: Gwinty, średnice, stożki i ogólna geometria gwintowników są skrupulatnie sprawdzane pod kątem ścisłych tolerancji określonych przez normy branżowe i producenta.
• Testowanie twardości: Sprawdza, czy materiał osiągnął pożądane właściwości dzięki obróbce cieplnej.
• Kontrola powierzchni: Gwintownik jest sprawdzany pod kątem wad lub niedoskonałości, które mogą mieć wpływ na wydajność lub żywotność narzędzia.

Gwintowniki do rur wymagają odpowiedniego połączenia wytrzymałości, twardości i odporności na zużycie, aby niezawodnie ciąć gwinty rurowe. Dzięki potencjalnemu skupieniu się Baucor na jakości, oto co można znaleźć w gwintownikach do rur:

Typowe materiały:

Węglik spiekany: W niektórych niszowych zastosowaniach, przede wszystkim w scenariuszach produkcji wielkoseryjnej z bardzo ściernymi lub utwardzonymi materiałami rur, można stosować gwintowniki z węglików spiekanych. Ich wyjątkowa odporność na zużycie i sztywność oferują następujące korzyści:

• Wyjątkowa trwałość narzędzia: Przewyższa nawet PM HSS podczas gwintowania wyjątkowo trudnych materiałów.
• Precyzja: Wysoka sztywność może prowadzić do większej dokładności kształtu gwintu, szczególnie w zastosowaniach stożkowych
• Stal HSS poddana obróbce kriogenicznej: Niektórzy producenci oferują standardowe gwintowniki HSS lub HSS-E, które zostały poddane obróbce kriogenicznej. Proces ten modyfikuje wewnętrzną strukturę stali, potencjalnie zwiększając jej wytrzymałość:
• Odporność na zużycie: Oferuje pewną poprawę w stosunku do nieobrobionej stali HSS.
• Wytrzymałość: Zmniejszone ryzyko odprysków lub pęknięć w określonych scenariuszach gwintowania.
• Duplex-Treated HSS: Obejmuje to specjalistyczny dwuetapowy proces obróbki cieplnej mający na celu maksymalizację zarówno odporności na zużycie, jak i wytrzymałości. Może oferować wydajność gdzieś pomiędzy standardową HSS-E i PM HSS.

• Specjalistyczne stale narzędziowe: W bardzo niszowych zastosowaniach producenci mogą wykorzystywać określone gatunki stali narzędziowej, które nie są często stosowane w gwintownikach. Mogą one być dostosowane do unikalnych właściwości, w tym

• Zwiększona odporność na wstrząsy: Aby wytrzymać wibracje lub obciążenia udarowe występujące czasami w wymagających środowiskach gwintowania rur.
• Kompatybilność z określonymi materiałami: Aby zoptymalizować wydajność podczas gwintowania niektórych tworzyw sztucznych, stopów nieżelaznych lub innych materiałów o unikalnych właściwościach obróbki.

Gwintowniki rurowe, zwłaszcza te używane do gwintów stożkowych, znacznie zyskują na powłokach, które poprawiają odporność na zużycie, zmniejszają tarcie i optymalizują dokładność kształtu gwintu. Zagłębmy się w dostępne opcje:

Popularne powłoki

• Azotek tytanu (TiN): Klasyczna powłoka w kolorze złota:

• Odporność na zużycie: Wydłuża żywotność narzędzia, szczególnie w przypadku gwintowania materiałów ściernych lub powtarzających się gwintów.
• Zmniejszone tarcie: Mniejsze tarcie oznacza płynniejsze gwintowanie, mniejsze wytwarzanie ciepła i potencjalnie lepszą jakość gwintu. Może to być pomocne przy tworzeniu gwintów stożkowych.
• Azotek tytanowo-aluminiowy (TiAlN): Idealny do wymagających materiałów:

• Odporność na ciepło: Zachowuje swoje właściwości nawet w podwyższonych temperaturach typowych dla gwintowania twardszych materiałów, minimalizując zużycie narzędzia.
• Smarowność: Niskie tarcie pomaga w uzyskaniu dokładnych gwintów stożkowych i minimalizuje zapotrzebowanie na siłę.

Specjalistyczne i alternatywne powłoki

Węgloazotek tytanu (TiCN): Doskonale redukuje tarcie, oferując:

• Odporność na zacieranie: Zmniejsza przywieranie materiału do gwintownika, co jest szczególnie przydatne w przypadku bardziej miękkich materiałów, takich jak żeliwo sferoidalne.
• Dokładność gwintu: Gładsze powierzchnie mogą potencjalnie pomóc w uzyskaniu precyzyjnych form gwintów ważnych dla szczelnych połączeń rurowych.

Azotek chromu (CrN): Oferuje wartość w określonych scenariuszach:

Odporność na korozję: Ważna w środowiskach z chłodziwami na bazie wody lub podczas gwintowania materiałów podatnych na korozję.

Umiarkowane ulepszenia: Oferuje pewne korzyści w zakresie odporności na zużycie i redukcji tarcia.

• Powłoki wielowarstwowe: Najnowocześniejsze powłoki strategicznie łączące wiele materiałów:


• Indywidualna wydajność: Dostosowane do konkretnych wyzwań, takich jak ciepło, kompatybilność materiałowa i utrzymanie dokładności gwintu w gwintach stożkowych.
• Własne powłoki: Niektórzy producenci oferują unikalne powłoki skoncentrowane na zastosowaniach gwintowników rurowych, zapewniające potencjalnie zoptymalizowaną odporność na zużycie i wydajność formowania gwintów.

Gwintowniki rurowe, przeznaczone do tworzenia gwintów stożkowych w rurach i złączkach, odgrywają kluczową rolę w zapewnianiu szczelnych połączeń w wielu branżach i zastosowaniach. Oto, gdzie można zobaczyć wysokiej jakości gwintowniki Baucor:

Kluczowe branże wykorzystujące kurki do rur

• Hydraulika (mieszkaniowa i komercyjna): Podstawa niezawodnej instalacji wodno-kanalizacyjnej! Od remontów i napraw w gospodarstwach domowych po instalacje na dużą skalę w budynkach, kurki rurowe tworzą szczelne połączenia w instalacjach wodociągowych, gazowych i kanalizacyjnych.
• HVAC i chłodnictwo: Połączenia gwintowane dla przewodów czynnika chłodniczego, rur spustowych i różnych kształtek są niezbędne w konserwacji i instalacji urządzeń klimatyzacyjnych.
• Systemy przemysłowe: Gwintowniki do rur zapewniają prawidłowe formowanie gwintów i bezpieczeństwo połączeń rur i kształtek w różnych warunkach przemysłowych, w takich sektorach jak:
• Ropa i gaz: Od instalacji wydobywczych po rafinerie, gwintowniki rurowe tworzą gwinty dla sieci rurociągów, zbiorników i specjalistycznego sprzętu, często wymagając gwintowników wykonanych z wytrzymałych materiałów do obsługi trudnych stopów rur.
• Zakłady produkcyjne: Systemy hydrauliczne, rurociągi procesowe i linie chłodziwa często wymagają niezawodnych gwintów rurowych, co sprawia, że gwintowniki rurowe są podstawą.
• Oczyszczanie wody i ścieków: Rozbudowana infrastruktura rurociągów wymaga precyzyjnych gwintów zapewniających szczelność, co podkreśla znaczenie trwałych gwintowników do rur.
• Motoryzacja: Używane do gwintowania w przewodach płynów (takich jak przewody hamulcowe i paliwowe), komponentach silnika lub różnych złączach, zarówno podczas produkcji, jak i naprawy pojazdów.
• Ciężki sprzęt: Gwintowniki rurowe odgrywają rolę w budowie i konserwacji układów hydraulicznych, elementów konstrukcyjnych i innych komponentów wykorzystujących gwinty rurowe w maszynach budowlanych, górniczych i rolniczych.
• Konserwacja i naprawa (MRO): Gwintowniki rurowe są niezbędne do przywracania uszkodzonych gwintów i wymiany złączek w szerokiej gamie urządzeń i maszyn, wydłużając żywotność cennych zasobów.

Dlaczego warto wybrać gwintowniki do rur?

• Szczelne połączenia: Stożkowa konstrukcja gwintów rurowych, stworzona przez gwintowniki rurowe, zapewnia szczelne uszczelnienie niezbędne w systemach transportujących płyny.
• Znormalizowana kompatybilność: Standardy branżowe (takie jak NPT, NPTF) zapewniają, że gwintowniki tworzą gwinty pasujące do standardowych złączek, co prowadzi do łatwego montażu i łatwo dostępnych komponentów.
• Wytrzymałość i trwałość: Gwinty rurowe zapewniają solidne połączenie mechaniczne, szczególnie ważne w systemach ciśnieniowych lub narażonych na wibracje.

Branże, w których kurki do rur są niezbędne

Kurki do rur, dzięki swojej wyspecjalizowanej konstrukcji do tworzenia szczelnych połączeń rurowych, są niezbędnymi narzędziami w wielu branżach. Dotyczy to również firm takich jak Baucor, oferujących wysokiej jakości kurki spełniające różnorodne potrzeby.

• Hydraulika: Podstawa domowych, komercyjnych i przemysłowych instalacji wodno-kanalizacyjnych do wody, gazu i ścieków.
• HVAC i chłodnictwo: Używane do gwintowania przewodów czynnika chłodniczego, armatury i różnych komponentów w systemach klimatyzacji.
• Systemy przemysłowe: Zapewniają bezpieczne połączenia w przewodach hydraulicznych, procesowych i chłodziwa w przemyśle wytwórczym, naftowym i gazowym, uzdatniania wody i wielu innych sektorach przemysłowych.
• Motoryzacja: Zabezpieczanie przewodów płynów (hamulcowych, paliwowych), elementów silnika i złączy podczas produkcji i napraw.
• Ciężki sprzęt: Tworzenie niezawodnych gwintów rurowych dla systemów hydraulicznych, elementów konstrukcyjnych i innych komponentów w maszynach budowlanych, górniczych i rolniczych.
• Konserwacja i naprawy (MRO): Niezbędne do przywracania uszkodzonych gwintów i konserwacji sprzętu w różnych branżach, wydłużając żywotność zasobów.

Dlaczego warto wybrać gwintowniki do rur?

• Szczelne połączenia: Stożkowa konstrukcja zapewnia szczelność, zapobiegając wyciekom w układach płynów.
• Znormalizowana kompatybilność: Zgodność ze standardami takimi jak NPT lub NPTF gwarantuje wymienność z łatwo dostępnymi złączkami.
• Trwałe połączenia: Idealne do systemów ciśnieniowych lub narażonych na wibracje.

Odpowiednia maszyna ma kluczowe znaczenie dla udanych i wydajnych operacji gwintowania rur. Gwintowniki do rur - w tym te od wysokiej jakości producentów, takich jak Baucor - znajdują zastosowanie w szerokim spektrum maszyn, zaspokajając różnorodne potrzeby w zakresie precyzji, wielkości produkcji i złożoności projektu.

Opcje ręczne i półautomatyczne

• Prasy wiertarskie: Woły robocze do mniejszych zadań: Choć nie są najbardziej precyzyjne, wiele pras wiertarskich posiada funkcje gwintowania. Dzięki temu nadają się one do podstawowego gwintowania rur, szczególnie w przypadku rur o mniejszych średnicach i tam, gdzie tolerancje są mniej rygorystyczne.
• Frezarki (ze sztywnym gwintowaniem): Zwiększenie kontroli: Frezarki zwiększają sztywność i dokładność. Ich możliwości sztywnego gwintowania, gdzie obrót wrzeciona jest idealnie zsynchronizowany ze skokiem gwintu, są idealne do twardszych materiałów rurowych lub gdy najważniejsza jest wyższa jakość gwintu.

Automatyzacja CNC zapewniająca precyzję i produktywność

• Frezarki CNC (VMC): Wszechstronność i integracja: Pionowe centra obróbcze (VMC) to potężne maszyny. Oprócz gwintowania rur, mogą one obsługiwać frezowanie, wiercenie i różne inne operacje. Pozwala to producentom na konsolidację wielu etapów obróbki w jeden proces, zwiększając wydajność i zmniejszając ilość części do obróbki.
• Tokarki CNC (z narzędziami na żywo): Gwintowanie pod dowolnym kątem: Oprzyrządowanie pod napięciem umożliwia tokarkom wykonywanie operacji poza główną linią środkową. Oznacza to, że mogą one tworzyć gwinty rurowe na złączkach wzdłuż boku większej rury lub komponentu, zwiększając elastyczność projektowania części.
• Dedykowane maszyny do gwintowania: Specjaliści od obróbki wielkoseryjnej: Maszyny te charakteryzują się szybkością i spójnością. Zbudowane specjalnie do gwintowania rur, oferują szybkie cykle i zautomatyzowane zmiany narzędzi, maksymalizując wydajność produkcji na dużą skalę lub operacji, w których głównym celem są gwintowane rury i kształtki.

Poza maszyną: Podstawowe kwestie

• Uchwyty do gwintowników: Bezpieczne połączenie: Do wyboru są standardowe uchwyty z tuleją zaciskową typu ER do podstawowego mocowania lub szybkowymienne uchwyty gwintujące do szybszej wymiany narzędzi. Niektóre specjalistyczne uchwyty oferują nawet niewielką kompensację niewspółosiowości, poprawiając dokładność gwintowania.
• Wydajność maszyny: Poznaj swoje ograniczenia: Nie wszystkie maszyny są sobie równe. Upewnij się, że zakres prędkości wrzeciona wybranej maszyny i kontrola prędkości posuwu są zgodne z materiałem rury, którą gwintujesz, rozmiarem gwintownika i pożądanym rezultatem.
• Smarowanie jest kluczowe: Ochrona inwestycji: Prawidłowe smarowanie i stosowanie odpowiednich chłodziw nie podlega dyskusji. Nie tylko wpływają one na jakość gwintu, ale także znacząco wpływają na żywotność narzędzia. Zawsze konsultuj się z producentami gwintowników i dostawcami środków smarnych, aby uzyskać najlepsze opcje dla swojej konfiguracji.

Wybór odpowiedniego gwintownika do rur ma kluczowe znaczenie dla powodzenia operacji gwintowania, ale czasami potrzeba czegoś więcej niż tylko samego narzędzia. Baucor, jako potencjalny dostawca wysokiej jakości gwintowników, może zaoferować szereg zasobów i wiedzy specjalistycznej, które pomogą w wyborze gwintownika i optymalizacji procesów:

Potencjalne obszary wsparcia projektowego i inżynieryjnego

• Pomoc w doborze materiałów: Pomoc w wyborze odpowiedniego gwintownika: Nasz zespół może pomóc w wyborze optymalnego materiału gwintownika (HSS, kobalt HSS, PM HSS itp.). Uzyskaj poradę w oparciu o konkretne właściwości materiału rury (twardość, wytrzymałość) i wymagania aplikacji, aby zmaksymalizować wydajność i żywotność gwintownika.

• Wskazówki dotyczące standardów gwintów: Pewne poruszanie się po normach: Upewnij się, że tworzysz właściwy typ gwintu i skok (NPT, NPTF, BSPT itp.), korzystając ze wsparcia Baucor. Jest to szczególnie pomocne, gdy mamy do czynienia z mniej powszechnymi lub specjalistycznymi profilami gwintów i zmianami w normach.

• Optymalizacja pod kątem konkretnego zastosowania: Skorzystaj z wiedzy Baucor: W przypadku złożonych zadań gwintowania, trudnych materiałów rurowych lub produkcji wielkoseryjnej, Baucor może zaoferować dogłębne konsultacje. Uzyskaj zalecenia ekspertów dotyczące powłok, prędkości gwintowania, prędkości posuwu i idealnych strategii smarowania, aby uzyskać najlepsze wyniki.
• Projektowanie gwintowników na zamówienie: Rozwiązania dla unikalnych potrzeb: Czy Twój projekt wymaga wysoce wyspecjalizowanego gwintownika spoza standardowego zakresu? Baucor ma możliwości projektowania i produkcji niestandardowych gwintowników rurowych, które idealnie pasują do unikalnych specyfikacji gwintów lub współpracują ze szczególnie trudnymi materiałami rurowymi.

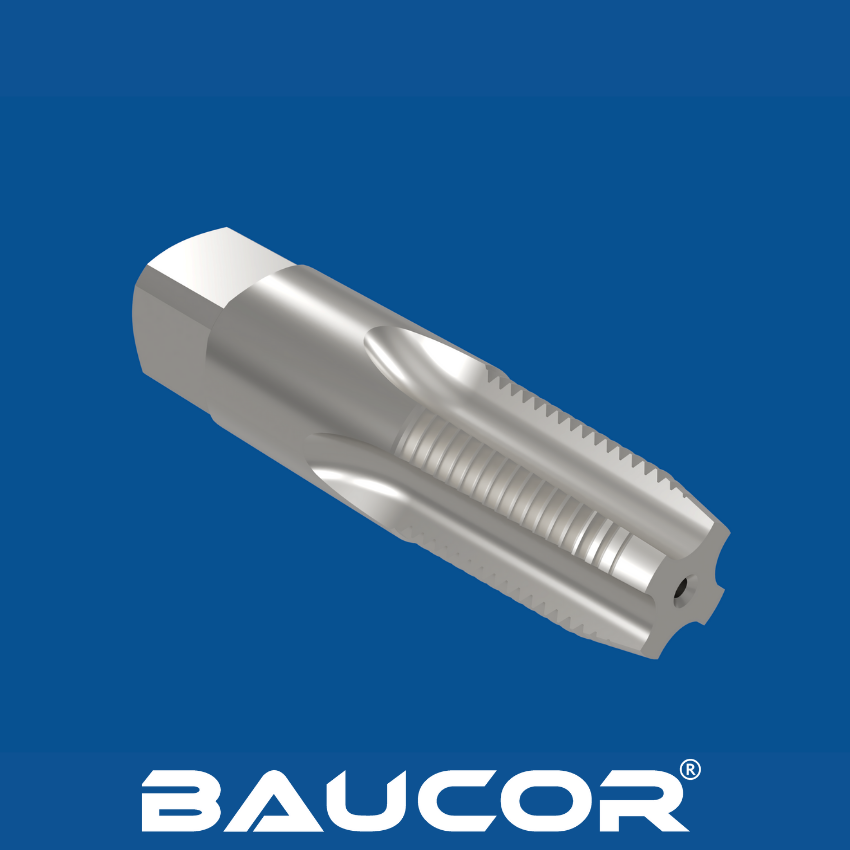

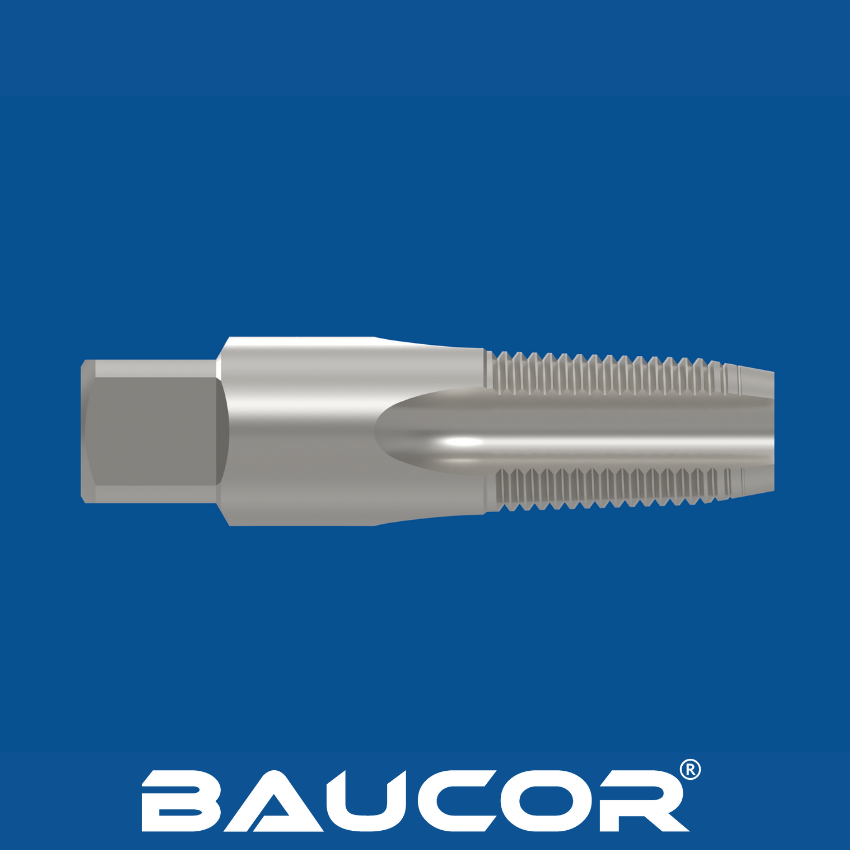

W przeciwieństwie do standardowych gwintowników, gwintowniki do rur zostały zaprojektowane z myślą o tworzeniu stożkowych gwintów zapewniających szczelne połączenia. Ich wyspecjalizowana konstrukcja opiera się na połączeniu standardów branżowych, wyborów producenta i czynników specyficznych dla gwintowania rur. Przyjrzyjmy się kluczowym elementom projektu:

Kluczowe kwestie projektowe

Normy i specyfikacje

• Standardy gwintów (NPT, NPTF itp.): Gwintowniki rurowe skrupulatnie przestrzegają norm, takich jak National Pipe Taper (NPT) lub National Pipe Taper Fuel (NPTF). Normy te definiują profile gwintów, kąty stożka i wymiary, zapewniając kompatybilność między rurami, złączkami i samymi gwintownikami.
• Specyfikacje producentów: Pomimo przestrzegania norm, producenci mają własne tolerancje, procedury kontroli jakości i odmiany konstrukcyjne, które wpływają na wydajność gwintownika, żywotność narzędzia i przydatność do określonych scenariuszy.

Stożek: Jest to cecha definiująca!

• Standardowy stożek: Większość gwintowników do rur wykorzystuje stożek 3/4" na stopę, co oznacza, że średnica zmienia się o 3/4" na długości 12". Ten stożek umożliwia szczelne uszczelnienie podczas dokręcania złączek.
• Wariacje: Specjalistyczne zastosowania mogą wymagać odmiany standardowego stożka, choć są one mniej powszechne.

Rowki

• Spiralne vs. Proste: Producenci mogą zdecydować się na proste rowki w przypadku krótkich, wiórowych materiałów lub spiralne rowki w celu lepszego wyrzucania wiórów i płynniejszego cięcia, zwłaszcza w przypadku twardszych materiałów rurowych lub głębszych otworów.
• Liczba rowków wiórowych: Wpływa na tworzenie się wiórów, odprowadzanie wiórów i ogólną wytrzymałość gwintownika.

Kształt gwintu

• Profil: Kształt gwintu (ostre V, zaokrąglone itp.) jest określony przez obowiązujący standard (NPT, NPTF itp.). Musi idealnie pasować do zamierzonego gwintu wewnętrznego w złączkach, aby zapewnić bezpieczne połączenie.
• Wymiary: Elementy gwintu, takie jak główne / mniejsze średnice, skok i tolerancje są skrupulatnie kontrolowane, zgodnie ze standardami zapewniającymi idealne dopasowanie i wymienność.

Fazowanie Krawędź czołowa gwintownika. Typowe rodzaje fazowania obejmują:

• Faza wtykowa: Kilka w pełni uformowanych gwintów do stopniowego cięcia. Oferuje dobrą równowagę dla ogólnego zastosowania.
• Bottoming Chamfer: Mniejsza liczba gwintów początkowych, przeznaczona do gwintowania bliżej dna otworów nieprzelotowych.

Materiał

Stal szybkotnąca (HSS): Podstawa wielu gwintowników do rur, oferująca równowagę między wytrzymałością, odpornością na zużycie i przystępną ceną.

Kobaltowa stal szybkotnąca (HSS-E): Gdy konieczne jest zwiększenie wytrzymałości w przypadku twardszych rur lub wymagających zastosowań, HSS-E wkracza do akcji dzięki zwiększonej odporności na ciepło i zużycie.

Stal szybkotnąca w proszku (PM HSS): Do bardzo trudnych zadań! PM HSS oferuje niezrównaną odporność na zużycie i wytrzymałość dzięki jednolitej mikrostrukturze.

Węglik spiekany: W niektórych niszowych zastosowaniach, głównie w scenariuszach produkcji wielkoseryjnej z bardzo ściernymi lub utwardzonymi materiałami rur, można stosować gwintowniki z węglików spiekanych.

• Chwyt: Standaryzowany, aby pasował do popularnych uchwytów narzędziowych (np. tulei zaciskowych na maszynach lub kluczy do gwintowników).


Obróbka powierzchni (opcjonalnie)

• Azotek tytanu (TiN): Klasyczna powłoka w kolorze złota, która zwiększa odporność na zużycie i zmniejsza tarcie.
• Inne powłoki: TiAlN (w przypadku wysokich temperatur), CrN (w przypadku korozji) lub wielowarstwowe powłoki dla specjalistycznych potrzeb.
